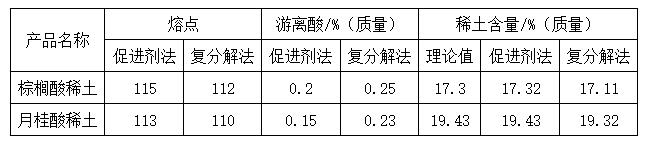

在大家學(xué)習(xí)了稀土復(fù)合穩(wěn)定劑的合成制備工藝—,我們現(xiàn)在來(lái)學(xué)習(xí)復(fù)分解法的改進(jìn)方法，對(duì)已選擇了復(fù)分解工藝的企業(yè)而言，如何在不對(duì)現(xiàn)有設(shè)備作大的改變下提升稀土復(fù)合穩(wěn)定劑質(zhì)量、降低成本顯然是更為關(guān)注的問(wèn)題。楊占紅等以脂肪酸、稀土鹽為原料，并引入促進(jìn)劑，在適宜的溫度下直接合成。最佳工藝條件下合成產(chǎn)品的物化參數(shù)見(jiàn)下表。測(cè)試表明，促進(jìn)劑法產(chǎn)品對(duì)PVC的熱穩(wěn)定作用優(yōu)于復(fù)分解法產(chǎn)品。

從上表可以看出：促進(jìn)劑法產(chǎn)品，稀土含量與理論含量一致，游離酸含量低，可以替代繁雜的復(fù)分解法。針對(duì)復(fù)分解法耗時(shí)長(zhǎng)、皂化過(guò)程中易產(chǎn)生大量泡沫、操作性差的特點(diǎn)，可采用分階段加堿工藝，控制兩階段的堿量比為2:1。采用這種工藝，可大大改善操作性、提高工效、降低陳本，合成質(zhì)量較好的稀土穩(wěn)定劑

改變傳統(tǒng)復(fù)分解法的投料方式也可以改善合成效果，如將預(yù)先制成的硝酸稀土溶液加入硬脂酸乙醇溶液中，再緩慢滴入氫氧化鈉溶液反應(yīng)，制得硬脂酸稀土。其優(yōu)點(diǎn)是稀土氫氧化物與硬脂酸的酸堿中和反應(yīng)，速度快（只需30min)、產(chǎn)品純度高、不需要大量溶劑(乙醇用量約為硬脂酸用量的20%，質(zhì)量）。

將計(jì)量好的硬脂酸、氯化稀土溶液、部分燒堿溶液和適量水加熱，然后慢慢加入余量的燒堿溶液，也可以得到色澤和純度與傳統(tǒng)復(fù)分解法產(chǎn)品完全相同而表觀密度大大提高的稀土復(fù)合穩(wěn)定劑。最佳工藝條件下，反應(yīng)時(shí)間比傳統(tǒng)復(fù)分解法減少50min，反應(yīng)溫度降低20℃，稀土復(fù)合穩(wěn)定劑的表觀密度約為傳統(tǒng)復(fù)分解法產(chǎn)品的3.4倍。

在大家學(xué)習(xí)了稀土復(fù)合穩(wěn)定劑的合成制備工藝—,我們現(xiàn)在來(lái)學(xué)習(xí)復(fù)分解法的改進(jìn)方法，對(duì)已選擇了復(fù)分解工藝的企業(yè)而言，如何在不對(duì)現(xiàn)有設(shè)備作大的改變下提升稀土復(fù)合穩(wěn)定劑質(zhì)量、降低成本顯然是更為關(guān)注的問(wèn)題。楊占紅等以脂肪酸、稀土鹽為原料，并引入促進(jìn)劑，在適宜的溫度下直接合成。最佳工藝條件下合成產(chǎn)品的物化參數(shù)見(jiàn)下表。測(cè)試表明，促進(jìn)劑法產(chǎn)品對(duì)PVC的熱穩(wěn)定作用優(yōu)于復(fù)分解法產(chǎn)品。
