PVC行業(yè)的朋友們，你們是否經(jīng)常遇到“落錘沖擊性能”，雖大概知道什么意思但又不能確切地弄懂？廣東鈣鋅穩(wěn)定劑廠家的小編專門(mén)找來(lái)了這篇普及文。各位看官拿走不謝。

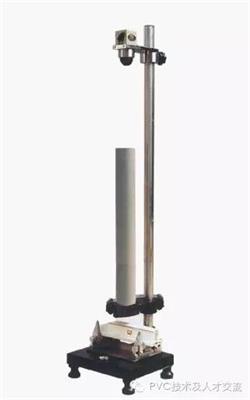

1. 制取試樣，擠出機(jī)擠出寬約7mm，長(zhǎng)約1m，厚約1mm-1.25mm的測(cè)試試樣或者從型材、側(cè)板上截取寬度不少于19mm的平直段作為測(cè)試試樣；

2. 選擇錘頭及模座，側(cè)板選擇a錘頭和a模座，型材選擇b錘頭和b模座；

3. 計(jì)算初始落錘高度：h0=d*1.8*454*103/(25.4*w)

h0：初始落錘高度in，從試樣表面算起；

d：試樣平均厚度mm；

w：落錘重量g。

4. 沖擊試樣并進(jìn)行記錄，如果在初始高度沖擊試樣，試樣出現(xiàn)破壞，標(biāo)記X（脆性破壞標(biāo)記為XB，韌性標(biāo)記為XD，判斷脆韌破壞參照ASTM D4226-05），并下調(diào)1 in沖擊式樣，如果試樣沒(méi)有破壞，，標(biāo)記為○，并上調(diào)1 in；

5. 數(shù)據(jù)處理，將實(shí)驗(yàn)數(shù)據(jù)進(jìn)行整理，計(jì)算平均破壞高度，平均脆性破壞高度，平均破壞能量以及平均脆性破壞能量

h=h0+d(A/N±0.5)

h:平均（脆性）破壞高度；

h0：最低破壞高度；

d：增加或降低高度；

A：從h0開(kāi)始的破壞指數(shù)；

N：破壞發(fā)生的總次數(shù)。

平均（脆性）破壞能量=h*w  單位in.*Ibf(J)

6. 實(shí)驗(yàn)總結(jié)，將實(shí)驗(yàn)的數(shù)據(jù)制作表格，填上必要的說(shuō)明信息；

7. 實(shí)驗(yàn)結(jié)束，清理衛(wèi)生，整理儀器，填寫(xiě)使用記錄。
